Монтаж

Комплект потолка Грильято включает:

- U-образные несущие направляющие длиной 1,8 м; 1,2 м; 0,6 м;
- U-образные элементы решетки – элемент «мама», элемент «папа»;
- Периметральный профиль (уголок) 19x24 мм;
- Регулируемый подвес;
- Соединительный элемент.


Монтаж подвесного потолка Грильято. Рекомендации

Несущую направляющую С180 скрепляют с промежуточной направляющей С120 или С60 и подвешивают на проектную высоту с помощью пружинных подвесов с шагом не более 1000 мм.

К середине направляющей С120 крепят направляющую С60.

Специальной деталью (соединительным элементом) скрепляют несущие направляющие С180 по длине между собой.

В результате должна получиться подвесная система в виде квадратов размером 600х600мм.

В полученную конструкцию потолка устанавливают решетки.

Сборка решеток Грильято выполняется на объекте из профилей «мама» и «папа».

Особое подрезание профилей (согласно размеру ячеек) позволяет выполнить жесткое соединение их между собой по предусмотренному размеру ячеек.

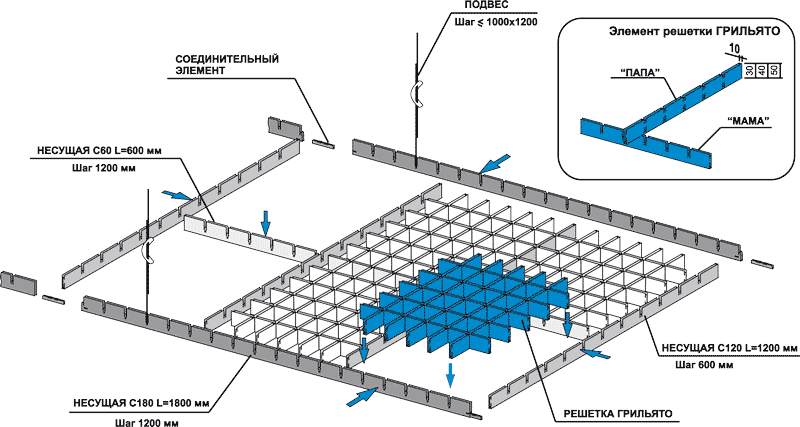

Схема монтажа Грильято стандарт

Схема монтажа Грильято стандарт

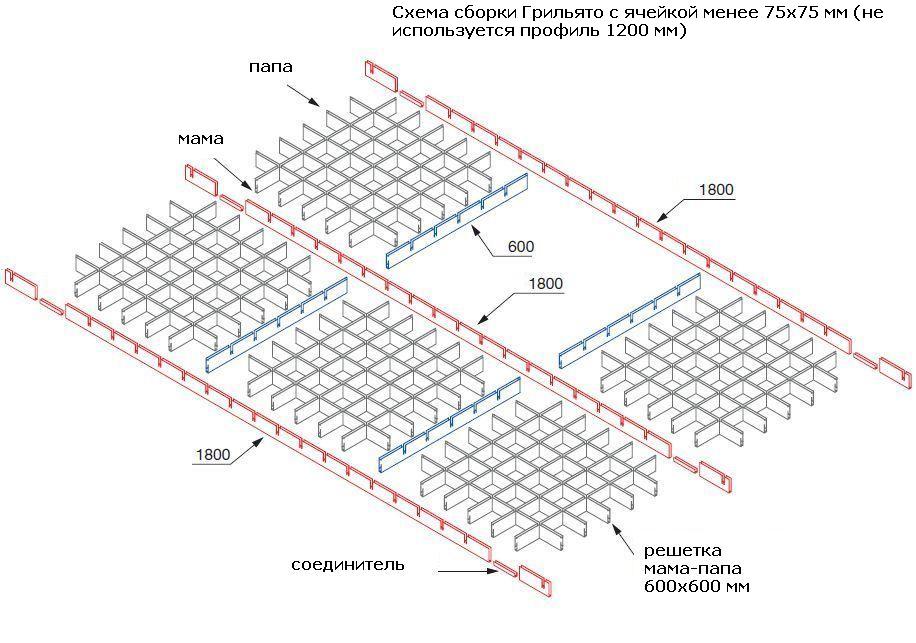

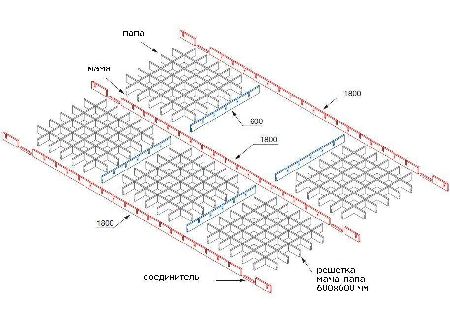

Подробная схема монтажа Грильято с ячейкой менее 75х75 мм

Подробная схема монтажа Грильято с ячейкой менее 75х75 мм

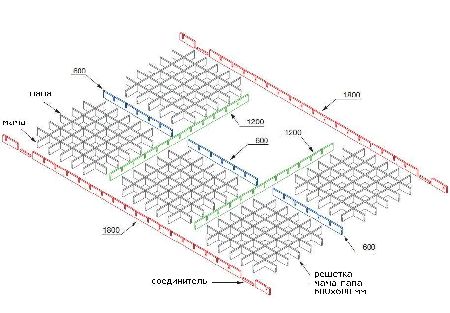

Подробная схема монтажа Грильято с ячейкой от 75х75 мм и более

Подробная схема монтажа Грильято с ячейкой от 75х75 мм и более

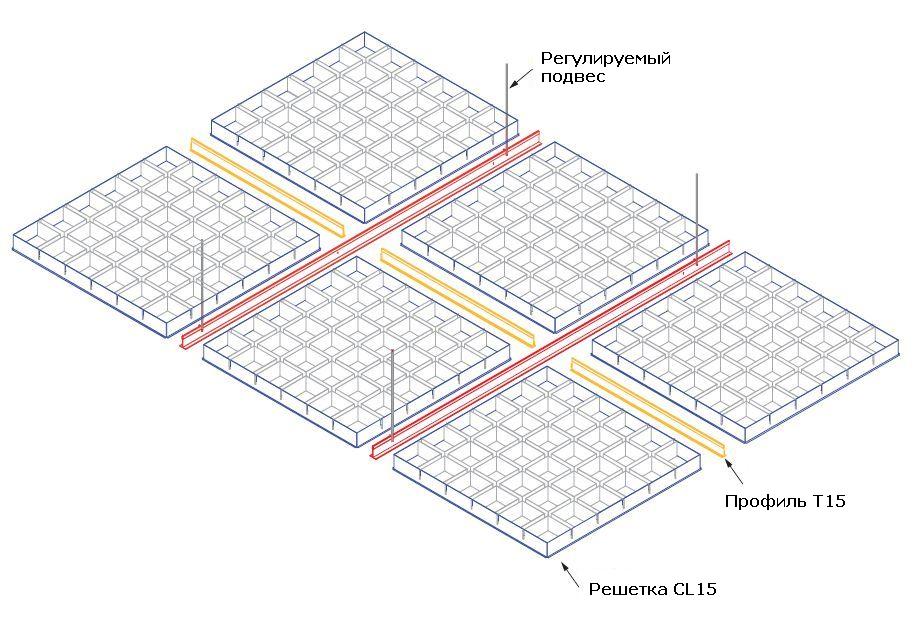

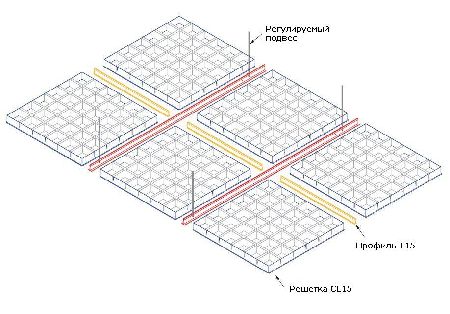

Схема монтажа Грильято GL15 и Грильято CELLIO на стандартную потолочную подвесную систему Т15

Схема монтажа Грильято GL15 и Грильято CELLIO на стандартную потолочную подвесную систему Т15
